Project Description

ATEN Control System新成員 - VK1100

9-Port輕量設計 為辦公室/會議室度身定造的中控系統!

VK1100 (Controller) with VK6000 (Software) & ATEN Control System App



- 9個常用介面接口 連接多個硬體設備

-多功能編輯程式 4步簡易設定

-接駁>設定>即時操作 簡單直接方便

-序列式觸發(Sequential Triggering)

-支援ONVIF等多種協定 控制及影像即時回饋

-萬筆預設資料庫 介面模擬器 設定方便快捷

-IR Learning自建遙控driver

-直覺式操作 iPad/Tablet同步 密碼保護

-彈性添加Expansion Box

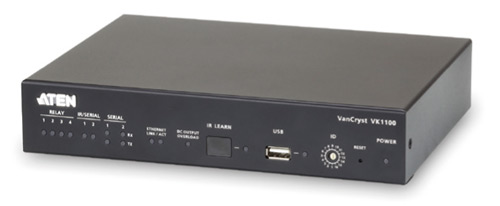

全球數位資訊分享領導廠商宏正自動科技(ATEN International為旗下Control System系列推出9-Port輕量級新成員 - VK1100SerialIRRelayDC Power等多介面可連接屏幕、燈光、藍光機、投影機、電腦、Video Matrix等會議室/辦公室常見之裝置。面板設有LED顯示燈,連接狀態一目了然。按需要駁好後可於電腦使用VK6000編輯程式輕鬆設定上載專案,使用者僅需透過iPad/Tablet,即可簡單集中控管多個房間內的所有硬體設備ATEN Control System操作及管理相當簡單,適用於會議室、會議中心、教室或任何安裝多樣化硬體設備的空間。

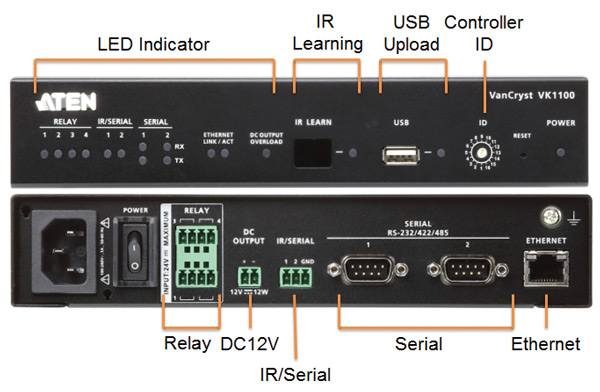

9個常用介面接口 連接多個硬體設備

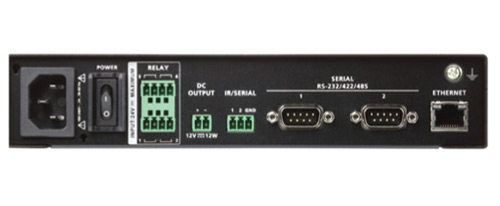

VK1100具備9個控制介面供接駁使用,包括2Serial(RS-232/422/485)2IR (備有IR Learning功能)4Relay112VDC輸出,可連接裝置開關、鏡頭、projector、屏幕、多媒體播放器、設換器等多種常用硬體設備。Ethernet則支援ICMPTCP/IPDHCPHTTPSSSH等協定,方便與VK6000編輯程式及iPad/tablet通訊,並支援USB上載功能,方便VK1100韌體升級。面板設有LED顯示燈,連接狀態一目了然,方便安裝測試及日常使用。

多功能編輯程式 4步簡易設定

ATEN VK6000編輯程式提供專案建立I/O介面設定iPad操作GUI設計及動作設定介面測試專案上載設備資料庫儲存等多功能,一個軟件即可完成VK1100所需的設定。設定方式亦非常簡易,只需4個步驟即可輕鬆完成。

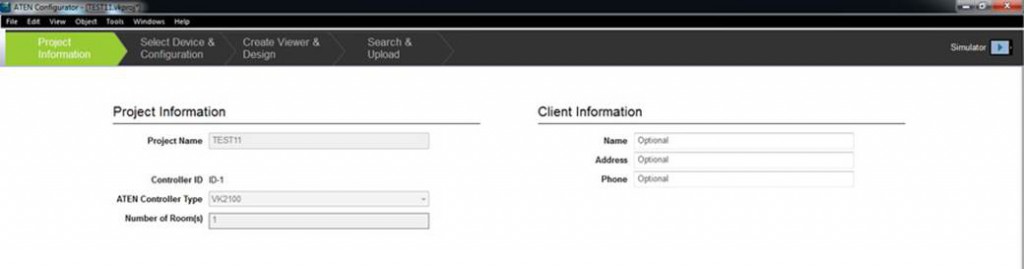

步驟一:Project Information

設定專案名稱房間數目使用者資料等專案及客戶資訊,方便操作及日後編輯時存除適當的專案。

步驟二:Select Device & Configuration

按介面的接駁設備,於版面上方的主工作視窗輸入設備名稱及所在的房間(如設定的專案包括多於一個房間),如設備含有登入安全設置或額外資訊,可於下方的屬性資料版面個別輸入。

步驟三:Create Viewer & Design

設定好硬體產品的資料後即可編輯iPad操作介面相關動作行為。不論是介面的背景圖片、個別按鈕顏色,形狀及大小、按鈕關聯動作等都可隨意安排,亦支援圖片置入,編輯彈性非常高,完美配合客戶不同應用所需。

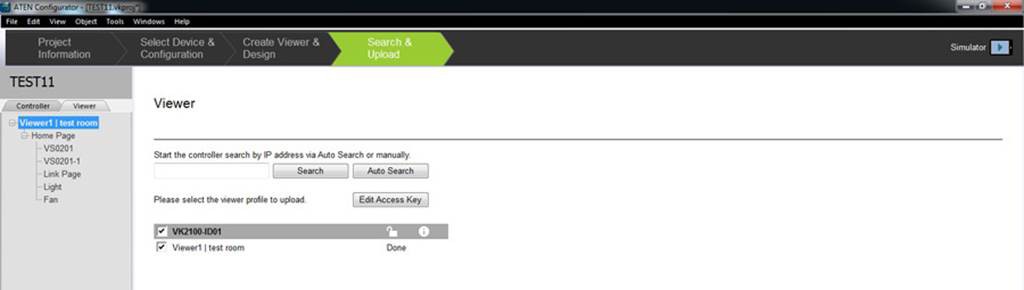

步驟四:Search & Upload

編輯完成後只需以IP搜尋相應的VK1100 controller並上載專案便可。iPad操作只需於App Store下載ATEN Control Appwifi連接VK1100即可。簡單方便。

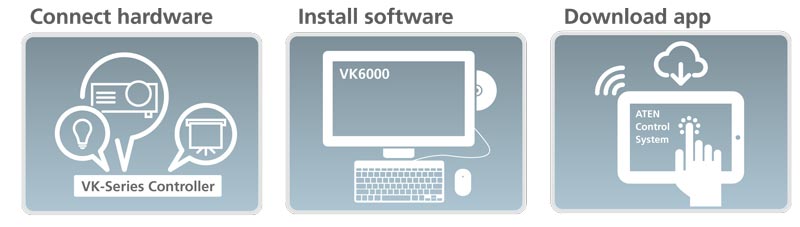

接駁>設定>即時操作 簡單直接方便

ATEN Control System先進及人性化的設計讓用家輕鬆連接VK1100及設備、於電腦簡易設定及上載專案,一步到位。完成後即可隨時以電腦及iPad/Tablet操作管理,簡單直接方便App Control支援IOSAndroidWindow Tablet

序列式觸發(Sequential Triggering)

VK6000軟件內設定不同連接埠的個別功能時,除獨立觸發事件外(如開或關、升或降、加或減等),更可設定序列式(連鎖)觸發,令用家可單按iPad/Tablet上的虛擬按鍵就能作出多個動作回饋(如先啟動電腦、再關燈、然後同時下降屏幕和關閉窗簾、最後啟動Projector)



支援ONVIF等多種協定 控制及影像即時回饋

支援ONVIFIP Camera可輕鬆通過IP加入ATEN Control System當中,以iPad/Tablet控制Pan/TiltZoom In/Out外,更可加上Live View Window,讓用家即時於手上的iPad/Tablet觀看。TelnetTCPPJLink等協定裝置亦可透過網路控制網域中加入ATEN Control System

萬筆預設資料庫 介面模擬器 設定方便快捷

VK6000軟件內建過萬筆預設資料庫,不論是ATEN旗下產品或市面多個品牌的電子產品資訊均已包括在內,亦支援通過韌體升級更新列表。編輯完成後可以介面模擬器測試,即時模擬圖像化操作介面,設定更方便快捷。



IR Learning自建遙控driver

碰上VK6000 database沒有的遙控指令?ATEN Control System支援紅外線學習功能,只需手握紅外線遙控即可添加紅外線設備驅動程式。



直覺式操作 iPad/Tablet同步 密碼保護

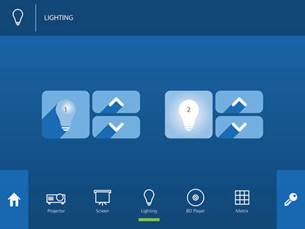

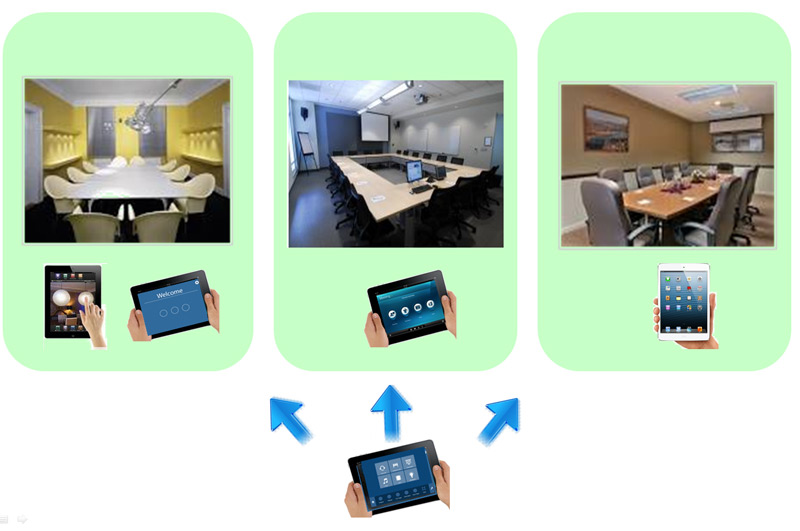

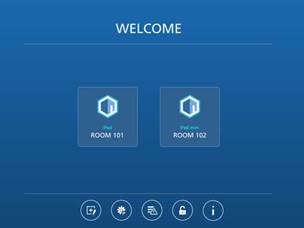

ATEN Control App圖像化所有的操作選項直覺式操作化繁為簡,客戶更輕易使用。支援多部iPad/Tablet同步,既可一部iPad操控多個房間,亦可多部iPad操控一個或多個房間,應用性及方便性特強。同時支援密碼保護,全面提高安全性。

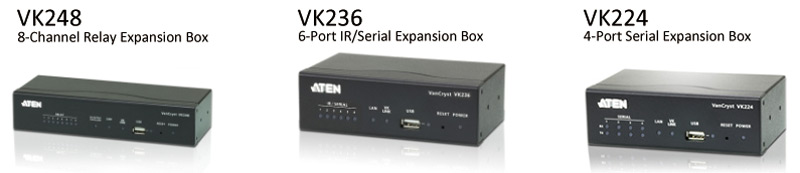

彈性添加Expansion Box

用家可彈性擴充 ATEN Control System,控制更多的設備,如螢幕投影機升降架、螢幕、電動百葉窗等。此外,因ATEN Control System採用IP建構系統,擴充盒可安裝在環境中的任何位置,並透過LAN連線輕鬆連接至VK1100

ATEN Control System

VK1100 (controller) with VK6000 (Software) & ATEN Control System App

VK1100詳細資料



ATEN Website: www.aten.com
