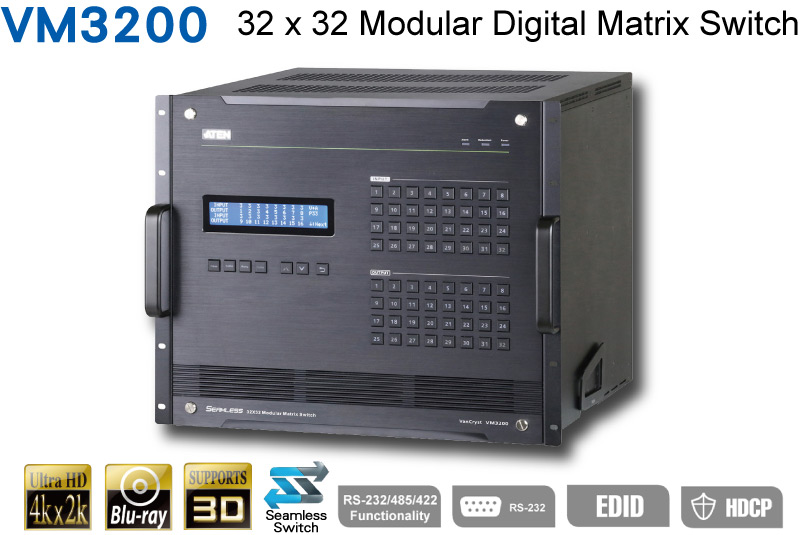

ATEN 32 x 32 Modular Digital Matrix Switch w/ Scaler – VM3200



●8U機身16 slot插卡設計

●32訊號輸入及輸出

●模組式設計多介面選擇

●HDBaseT支援高達4K顯示

●Red Dot Award GUI設定 組合32屏幕 video wall方案

●Seamless Engine 無縫引擎設計 切換時間少於1秒

●定標功能(Scaler) 確保最完美輸出
●支援3D/ 12-bits Deep Color/ HDCP

●Power-on Detection

●EDID模式選擇 兼容更多顯示裝置

●支援本地端以及遠端操控

全球數位資訊分享領導廠商–宏正自動科技（ATEN International）配合視訊廣播方案的市場快速增長，推出32 x 32 Modular Digital Matrix Switch w/ Scaler – VM3200。結合Switch及Splitter功能，可將高達32組訊號隨意分享至32組顯示裝置上，按需要可製作成Video Wall、Signage及獨立顯示。以榮獲Red Dot Award的Web GUI可輕鬆設定輸入及輸出排列，簡單方便無需打code。操作方面既可通過IP控制，亦可按VM3200的面板按鈕，無縫切換(Seamless Switch)訊號體驗更快捷流暢的切換技術，整個切換過程同步進行，時間少於一秒。連接狀態及Display Profile均顯示在面板的LED顯示屏，操作更方便。VM3200內置定標功能(Scaler)，可因應顯示器而輸出高達4K的畫質。通過IR port及Serial port可外接IR遙控器及RS-232/485/422等第三方控制端。。EDID模式選擇可根據現場的顯示裝置，去決定使用那一組EDID資訊作基準。8U可上Rack架的機身備有可插拔式風扇及備援電源，配合多款Input及Output I/O Board，即可隨意獨立切換A/V訊號，提供高達32入32出的專業影音工程方案。



8U機身16 slot插卡設計 32個訊號輸入及輸出

VM3200 8U rack mountable的機身背面設有16個I/O card slot，配合ATEN的Input及Output I/O Board，支援達32組訊號隨意分享至32組顯示裝置上，可按實際使用需要而更換。加上可插拔式風扇設計，讓安裝及使用更具彈性更方便。

GUI設定組合顯示32x32 video wall方案

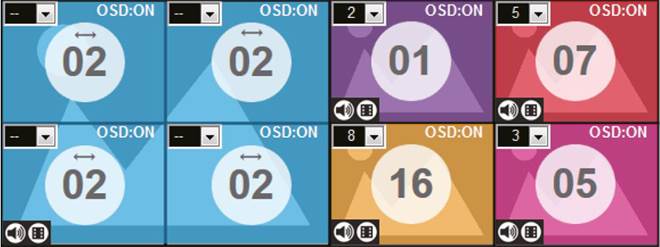

配合ATEN的I/O board，用家可於榮獲Red Dot Award的Web GUI界面統一設定多個Display profile。除基本的多入多出matrix功能外，VM3200支援Video Wall方案設定。於GUI界面可將多個顯示屏組合成不同Display Group(如圖示:將4個顯示屏組合成一個input 2的2x2畫面；另外4個顯示屏分別展示input 1、5、7及16)，用一部VM3200即可中央處理安裝於不同房間的多個顯示狀態，亦可將全數的顯示屏合成單一個input的畫面。若插滿8張4 input的I/O board，可製作高達32x32的video wall。在GUI界面內亦可獨立處理畫面和聲軌，聲畫同步、互換等要求均可全部設定妥當。

Seamless Engine 無縫引擎設計 切換時間少於1秒

VM3200配備無縫引擎設計(Seamless Engine)，確保訊號能穩定地傳遞，令用家體驗更快捷流暢的切換技術。整個切換過程同步進行，時間少於一秒。不論畫質高低，切換時間都是一致性的。VM3200適合眾多需要即時監控，並即時傳送的場景使用。例如: 足球賽事，高速公路的路面監察等。

模組式設計多介面選擇

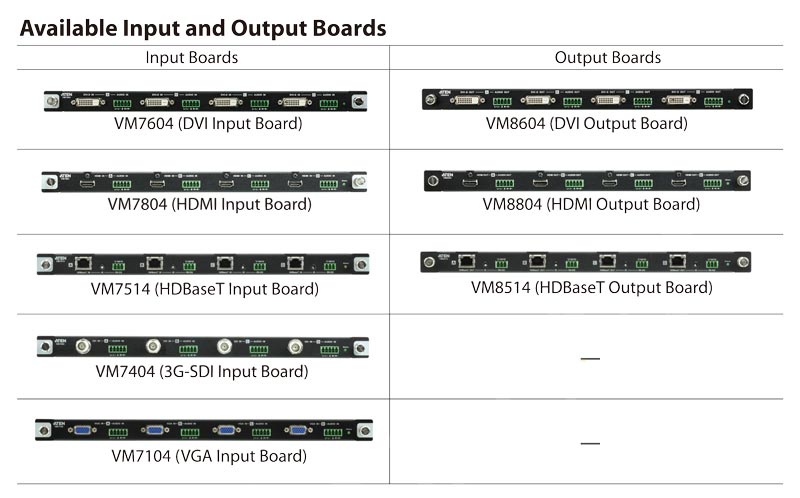

VM3200採用模組式設計，背面最多可使用8張Input及8張Output I/O Board，並提供HDBaseT/HDMI/SDI/DVI/VGA等多介面選擇。

定標功能(Scaler) 確保最完美輸出

VM3200內置設有定標功能(Scaler)，此技術統一了視訊格式，可因應顯示器而輸出最高4K的畫質，將視訊轉換為最合適的訊號播放，令畫面回放時都能做到細緻流暢的效果。



HDBaseT 4K  支援3D/ 12-bits Deep Color/ HDCP

採用VM7515/VM5814 HDBaseT I/O Board配合VM3200輸出畫質可達4K，提供最佳視覺享受；同時支援3D立體影像播放，12-bits Deep Color及通行HDCP。

電源開關偵測 (Power On Detection)

VM3200備有電源開關偵測，若其中一組訊號來源關閉，會自動切換至下一台電源開啟的播放端。



內置EDID模式選擇 解決顯示端兼容問題

視訊工程過往很多時因顯示端與訊號來源之間的EDID未能兼容，導至畫面質素下降，甚至未能正常顯示。VM3200內置EDID模式選擇，令有關問題於安裝時出現的機會減少，可按實際環境採用最為合適的EDID資訊，令畫面以最適合解像度輸出。



支援本地端以及遠端操控

VM3200提供多種管理方式，可透過包括面板控鈕/ IR遙控器及RS-232/485/422序列等多個方式作本地端操控，或透過遠端的GUI界面操控。故此，無論產品擺放地點在何處，均有便利的管理方式選擇。



消費性電子操控 (CEC - Customer Electronics Control)

VM3200支援消費性電子操控 - CEC，CEC是用來傳送工業規格的AV Link協定訊號，以此HDMI介面連接的多台AV器材，就可以使用單一遙控器來操控。
