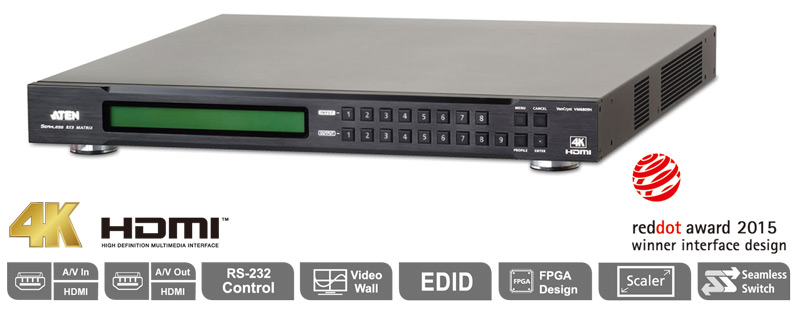

ATEN 8入9出 4K HDMI Matrix Switch w/ Scaler – VM6809H
●HDMI訊號8輸入9輸出
隨意調配
靈活切換
●Ultra HD高解像度 4K (3840x2160/4096x2160)
●Seamless Engine 無縫引擎設計 切換時間少於1秒
●FrameSync畫面幀率同步化
●定標功能 確保最完美輸出
●最新HDMI
2.0 HDCP2.2 Ready
●組合顯示3x3
video wall方案
●3D/ 48-bits Deep Color
●立體聲Audio
De-Embedder
●Dolby True HD / DTS HD Master Audio
●Reddot Award Interface
●Power-on Detection
●EDID模式選擇
兼容更多顯示裝置
全球數位資訊分享領導廠商–宏正自動科技（ATEN International）配合視訊廣播方案的市場快速增長，推出4K HDMI Matrix Switch w/ Scaler – VM6809H。結合Switch及Splitter功能，可將8組HDMI訊號隨意分享至9組顯示裝置上，整個方案範圍最遠達15m；Ultra HD輸出支援最高4K(4096x2160)及QFHD(3840x2160)，專業攝影器材和普及性影音產品均適用；新加入FrameSync畫面幀率同步功能，杜絕屏幕間畫面撕裂問題；配備HDMI2.0及HDCP2.2制式；內置立體聲Audio De-Embedder可即時輸出任何一條音軌至3.5mm AUX；無縫引擎設計(Seamless
Engine)，用家能體驗更快捷流暢的切換技術，整個切換過程同步進行，時間少於一秒；內置定標功能(Scaler)，可因應顯示器而輸出最高4K的畫質。VM6809H備有多款操控模式，包括面板按鈕、IR遙控器、RS-232 及GUI界面四種選擇。加入EDID模式選擇，可根據現場的顯示裝置，去決定使用那一組EDID資訊作基準。升級最新的韌體後更可於GUI界面設定組合式顯示，提供高達8入9出的3x3 video wall方案。

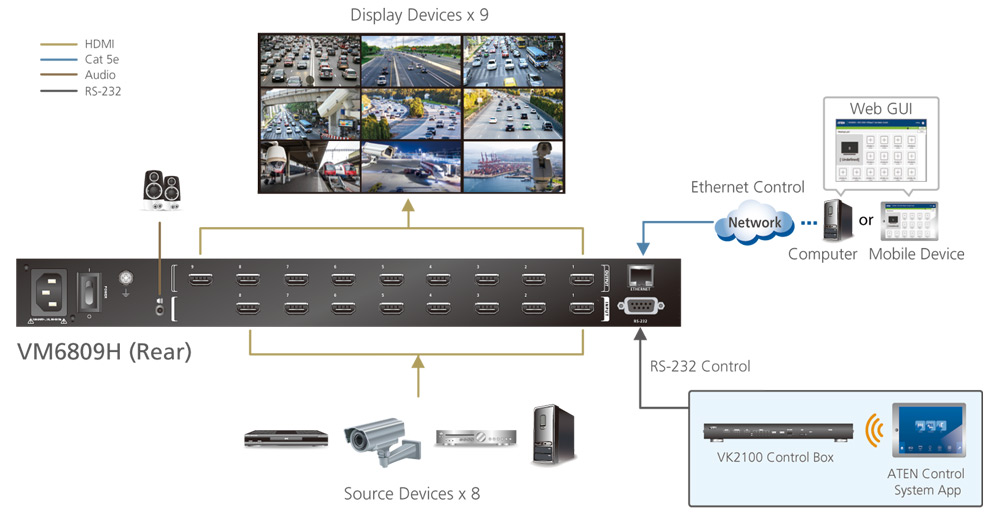

8入9出 15m內隨意調配
VM6809H可結合Switch 及Splitter功能，管理員可按需要將8組HDMI訊號 ，隨意調配至9組顯示裝置上。整個方案範圍最遠達15m，亦可加配extender使用，足以支援長距離播放，如商場應用。

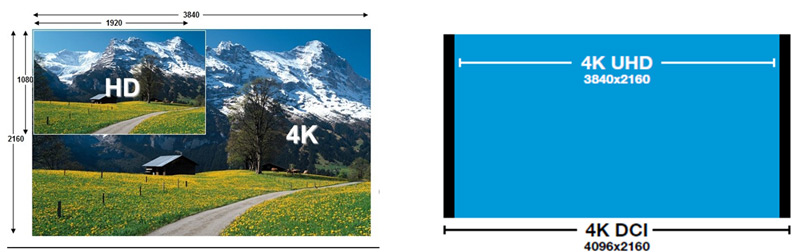

Ultra HD高解像度 4K (3840x2160/4096x2160)
VM6809H支援超高解像度Ultra HD輸出，支援最高4K(4096x2160)及QFHD(3840x2160)，不論是Digital
Cinema Initiatives制式的專業256：135 DCI 4K攝錄機/顯示屏，或市面普及的16:9
QFHD 4K電視/顯示屏，ATEN VM6809H都可完美支援，專業攝影器材和普及性影音產品均適用。
FrameSync畫面幀率同步化
一般螢幕的更新頻率為固定的60Hz，如影片來源幀數(Frame Rate)與螢幕不同，螢幕便會容易誤將兩個或更多的frame顯示在同一畫面上，導致撕裂(tearing)情況出現。ATEN VM6809H備有FrameSync畫面幀率同步，控制及同步螢幕更新率與來源影片相同，可大幅減少畫面撕裂，讓顯示更順暢。
最新HDMI 2.0 HDCP 2.2 Ready
ATEN VM6809H備有HDMI 2.0，18Gbit/s throughput提供最高4K 60fps輸出、高品質25fps 3D影像、48-bit Deep Color、4條192kHz 7.1立體聲背景音軌等卓越功能。加上支援4K影音專用的最新HDCP 2.2保護制式，無懼HDCP 2.2不向下兼容的限制，完美傳輸及解讀高階4K影音。針對用戶對音效的嚴謹要求，支援Dolby True HD Audio / DTS HD Master Audio傳輸，提供高質素影音傳輸於使用者。

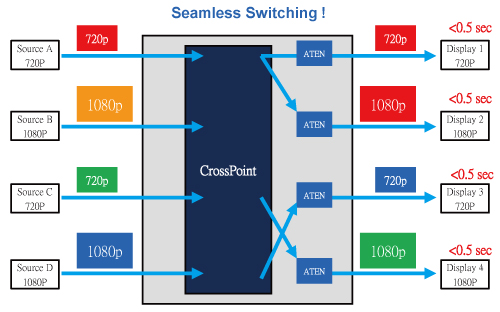

Seamless Engine 無縫引擎設計
VM6809H配備無縫引擎設計(Seamless Engine)，確保訊號能穩定地傳遞，令用家體驗更快捷流暢的切換技術。整個切換過程同步進行，時間少於一秒。不論畫質高低，切換時間都是一致性的。VM6809H適合眾多需要即時監控，並即時傳送的場景使用。例如: 足球賽事，高速公路的路面監察等。
定標功能 確保最完美輸出
VM6809H內置設有定標功能(Scaler)，此技術統一了視訊格式，可因應顯示器而輸出最高4K的畫質，將視訊轉換為最合適的訊號播放，令畫面回放時都能做到細緻流暢的效果。

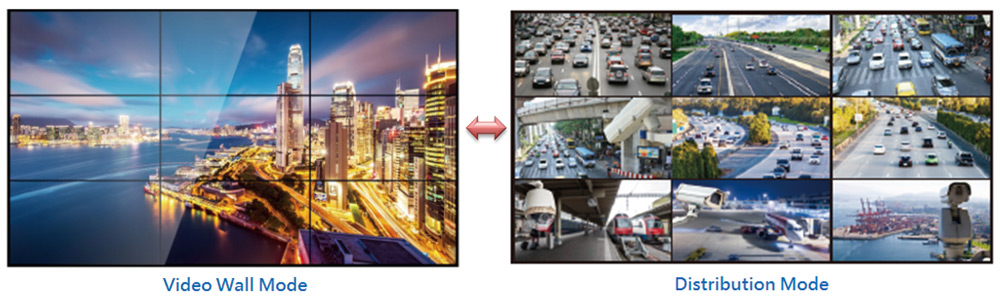

組合顯示3x3 video wall方案
升級最新的韌體後用家可於VM6809H的GUI界面統一設定多個Display profile。除基本的多入多出matrix功能外，VM6809H支援Video Wall方案設定。於GUI界面可將多個顯示屏組合成不同Display Group(如圖示:將9個顯示屏組合成一個input
2的3x3畫面)，用一部VM6809H即可中央處理安裝於不同房間的多個顯示狀態，亦可將全數的顯示屏合成單一個input的畫面。在GUI界面內亦可獨立處理畫面和聲軌，聲畫同步、互換等要求均可全部設定妥當。
立體聲Audio De-Embedder
VM6809H針對用戶對音效的嚴謹要求，內置立體聲Audio De-Embedder，用戶可於Web GUI選擇即時輸出任何一條音軌至3.5mm AUX，連接外置揚聲器或AMP。HDMI音軌支援Dolby True HD Audio / DTS HD
Master Audio傳輸，提供高質素影音傳輸於使用者。
Reddot Award Interface 支援本地端以及遠端操控
VM6809H提供多種管理方式，可透過包括面板控鈕/ IR遙控器及RS-232序列合共3款方式作本地端操控，或透過榮獲Reddot Award的GUI界面操控。故此，無論產品擺放地點在何處，均有便利的管理方式選擇。
電源開關偵測 (Power On Detection)
VM6809H備有電源開關偵測，若其中一組訊號來源關閉，會自動切換至下一台電源開啟的播放端。
消費性電子操控 (CEC - Customer Electronics Control)
VM6809H支援消費性電子操控 - CEC，CEC是用來傳送工業規格的AV Link協定訊號，以此HDMI介面連接的多台AV器材，就可以使用單一遙控器來操控。
內置EDID模式選擇
解決顯示端兼容問題
視訊工程過往很多時因顯示端與訊號來源之間的EDID未能兼容，導至畫面質素下降，甚至未能正常顯示。VM6809H內置EDID模式選擇，令有關問題於安裝時出現的機會減少，可按實際環境採用最為合適的EDID資訊，令畫面以最適合解像度輸出。

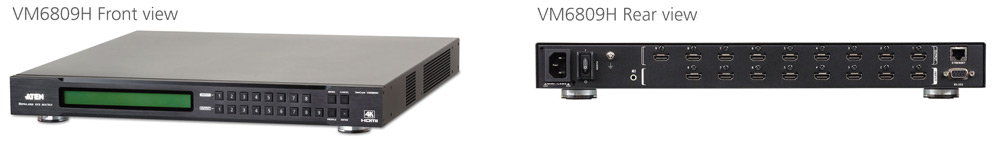

VM6809H
8x9 4K
HDMI Matrix Seamless Switch w/Scaler
