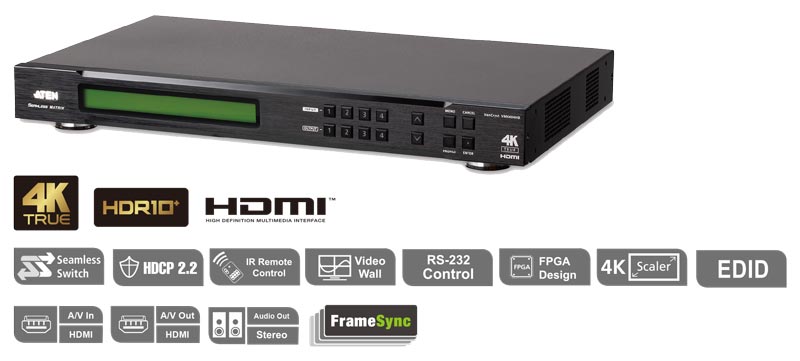

ATEN 44 True 4K HDMI Matrix Switch w/ Scaler – VM6404HB



4True 4K HDMI訊號輸入及輸出 隨意調配 靈活切換
FrameSync畫面幀率同步化

Seamless Switch 無縫切換設計 切換時間少於1

4K 定標功能 確保最完美輸出

EDID Expert優化訊號

HDMI 2.0  HDCP2.2  HDR

組合顯示2x2 video wall方案

立體聲Audio De-Embedder

面板/IR/RS-232/Web GUI控制

支援Customer Electronics Control (CEC)



全球數位資訊分享領導廠商宏正自動科技(ATEN International配合視訊廣播方案的市場快速增長,推出True 4K HDMI Matrix Switch w/ Scaler – VM6404HB。結合SwitchSplitter功能,可將4HDMI訊號隨意分享至4組顯示裝置上,整個方案範圍最遠達6mTrue 4K輸出支援最高4096x2160 / 3840x2160 @60Hz (4:4:4)專業攝影器材和普及性影音產品均適用;FrameSync畫面幀率同步功能,杜絕屏幕間畫面撕裂問題;配備HDMI2.0HDCP2.2制式;內置立體聲Audio De-Embedder可即時輸出任何一條音軌至3.5mm AUX無縫切換設計(Seamless Switch),用家能體驗更快捷流暢的切換技術,整個切換過程同步進行,時間少於一秒;內置定標功能(Scaler),可因應顯示器而輸出最高4K的畫質VM6404HB備有多款操控模式,包括面板按鈕、IRRS-232 Web GUI界面四種選擇。加入True 4K EDID Expert,可根據現場的顯示裝置,去決定使用那一組EDID資訊作基準。VM6404HB支援於Web GUI界面設定組合式顯示,提供高達44出的2x2 video wall方案



44  6m內隨意調配

VM6404HB可結合switch splitter功能,管理員可按需要將4HDMI訊號 ,隨意調配至4組顯示裝置上。整個方案範圍最遠達6m,亦可加配extender使用,足以支援長距離播放,如商場應用。



True 4K頂級畫質  通行HDCP2.2

VM6404HB支援最高 True 4K 4096 x 2160 / 3840 x 2160 @60Hz 4:4:4的色彩採樣(Chroma)顯示出最真實,最原汁原味的電影製作級畫面。具備高動態範圍成像技術(HDR),比普通數位影像技術擴大曝光動態範圍,能夠更準確顯示真實世界中從太陽光直射到最暗的陰影的範圍亮度。同時支援最新HDCP2.2,通行具版權保護協定的HDMI影音(BluraySet Top BoxPS4,並可作3D立體影像播放支援Deep Color,務求令用家達到最高視覺享受。



FrameSync畫面幀率同步化

一般螢幕的更新頻率為固定的60Hz,如影片來源幀數(Frame Rate)與螢幕不同,螢幕便會容易誤將兩個或更多的frame顯示在同一畫面上,導致撕裂(tearing)情況出現。ATEN VM6404HB備有FrameSync畫面幀率同步,控制及同步螢幕更新率與來源影片相同,可大幅減少畫面撕裂,讓顯示更順暢。



Seamless Switch 無縫切換設計

VM6404HB配備無縫切換設計(Seamless Switch),確保訊號能穩定地傳遞,令用家體驗更快捷流暢的切換技術。整個切換過程同步進行,時間少於一秒。不論畫質高低,切換時間都是一致性的。VM6404HB適合眾多需要即時監控,並即時傳送的場景使用。例如足球賽事,高速公路的路面監察等。



定標(Scaler)功能 + EDID Expert確保最完美輸出
VM6404HB
內置設有定標功能(Scaler),此技術統一了視訊格式,可因應顯示器而輸出最高4K的畫質將視訊轉換為最合適的訊號播放,令畫面回放時都能做到細緻流暢的效果。

視訊工程過往很多時因顯示端與訊號來源之間的EDID未能兼容,導至畫面質素下降,甚至未能正常顯示。VM6404HB內置EDID Expert,重點處理開機、拔線插線等情況下的解像度配對問題,優化畫面品質,令畫面以最適合解像度輸出



組合顯示2x2 video wall方案

用家可於VM6404HBGUI界面統一設定多個Display profile。除基本的多入多出matrix功能外,VM6404HB支援Video Wall方案設定。於GUI界面可將多個顯示屏組合成不同Display Group(如圖示: 4個顯示屏組合成一個input 22x2畫面),用一部VM6404HB即可中央處理安裝於不同房間的多個顯示狀態,亦可將全數的顯示屏合成單一個input的畫面。在GUI界面內亦可獨立處理畫面和聲軌,聲畫同步、互換等要求均可全部設定妥當。



立體聲Audio De-Embedder

VM6404HB針對用戶對音效的嚴謹要求,內置立體聲Audio De-Embedder,用戶可於Web GUI選擇即時輸出任何一條音軌至3.5mm AUX,連接外置揚聲器或AMPHDMI音軌支援Dolby True HD Audio / DTS HD Master Audio傳輸,提供高質素影音傳輸於使用者。



Reddot Award Interface 支援本地端及遠端多種操控方式

VM6404HB提供多種管理方式,可透過包括面板控鈕/ IR遙控器及RS-232序列合共3款方式本地端操控,或透過榮獲Reddot AwardGUI界面操控。故此,無論產品擺放地點在何處,均有便利的管理方式選擇。



消費性電子操控 (CEC - Customer Electronics Control)

VM6404HB支援消費性電子操控 - CECCEC是用來傳送工業規格的AV Link協定訊號,以此HDMI介面連接的多台AV器材,就可以使用單一遙控器來操控。






VM6404HB

4 x 4 True 4K HDMI Matrix Switch with Scaler



VM6404HB詳細資料
