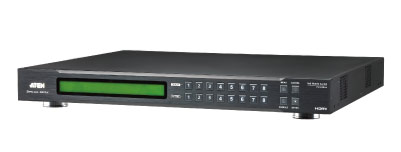

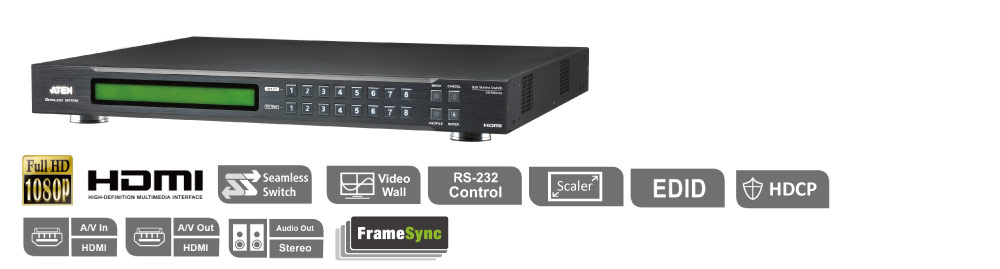

ATEN 新款88 HDMI Matrix Seamless Switch w/ Scaler - VM5808HA

● FrameSync畫面同步技術

● HDMI本地畫面輸出

● Audio De-embedder

● 8HDMI訊號輸入及輸出 隨意調配 靈活切換

● Seamless Switch 無縫切換

● 定標功能 確保最完美輸出

● Video wall方案

● Dolby True HD / DTS HD Master Audio

● CEC - Customer Electronics Control

● EDID模式選擇 兼容更多顯示裝置



全球數位資訊分享領導廠商宏正自動科技(ATEN International最新推出HDMI Matrix Seamless Switch w/Scaler – VM5808HA。結合SwitchSplitter功能,可將8HDMI訊號隨意分享至8組顯示裝置上整個方案範圍最遠達15m並支援播放高清畫面VM5808HA配備無縫切換技術(Seamless Switch)使用FPGA矩陣系統架構可提供連續的訊號源,即時切換和穩定的訊號傳輸VM5808HA內置定標功能(Scaler),可因應顯示器而輸出最高1080p的畫質。配合FrameSync技術,同步InputScaler的影格率以避免畫面撕裂。VM5808HA備有多款操控模式,包括面板按鈕、RS-232 GUI界面三種選擇支援音軌分離處理,可經Stereo輸出,方便按應用需要連接喇叭;加入Local HDMI out,以及EDID模式選擇,可根據現場的顯示裝置,去決定使用那一組EDID資訊作基準。更可於GUI界面設定組合式顯示,提供高達88出的video wall方案



FrameSync畫面同步技術
VM5808HA
支援FrameSync畫面同步技術能同步來源端影格率和Scaler的輸出影格率,以避免畫面撕裂。



HDMI本地畫面輸出
VM5808HA
提供一組Local HDMI output,可外接螢幕,於現場即時預覽多達8組影音源畫面分割,方便監看及管理。



支援Audio De-Embedded

VM5808HA支援Audio De-Embedding功能將音訊從HDMI視訊中分割出來後轉換成Stereo Audio-Out,在獨立的音訊系統播放,以提更佳的影音享受。



88  15m內隨意調配

VM5808HA可結合Switch Splitter功能,管理員可按需要將8HDMI訊號 ,隨意調配至8組顯示裝置上。整個方案範圍最遠達15m,足以支援長距離播放,如商場應用。

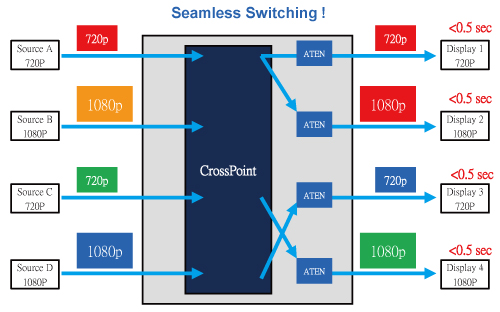

Seamless Switch無縫切換

VM5808HA配備無縫切換技術(Seamless Switch)內建FPGA架構,不但整合了影像格式,還提供連續的影像串流、即時切換和穩定的訊號傳輸,令用家體驗更快捷流暢的切換技術VM5808HA適合眾多需要即時監控,並即時傳送的場景使用。例如足球賽事,高速公路的路面監察等。

定標功能 確保最完美輸出

VM5808HA內置設有定標功能(Scaler),此技術統一了視訊格式,可因應顯示器而輸出最高1080p的畫質,將視訊轉換為最合適的訊號播放,令畫面回放時都能做到細緻流暢的效果。

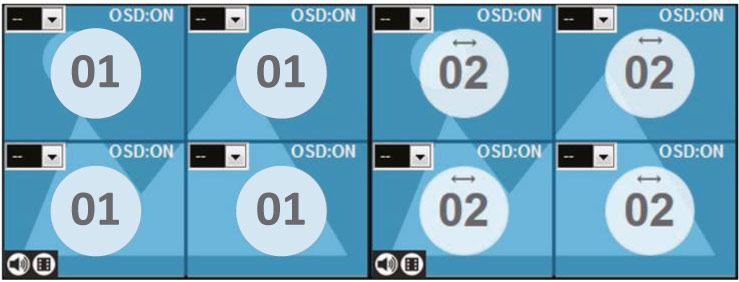

Video wall方案

用家可於VM5808HAGUI界面統一設定多達16profile除基本的多入多出matrix功能外,VM5808HA支援Video Wall方案設定。於GUI界面可將多個顯示屏組合成不同的Display Group,用一部VM5808HA即可中央處理安裝於不同房間的多個顯示狀態,亦可將全數的顯示屏合成單一個input的畫面。在GUI界面內亦可獨立處理畫面和聲軌,聲畫同步、互換等要求均可全部設定妥當。



HDMI 1080p高清影像及音效輸出

VM5808HA支援高解像度達 1080p輸出,針對用戶對音效的嚴謹要求,支援Dolby True HD Audio / DTS HD Master Audio傳輸,提供高質素影音傳輸於使用者。



消費性電子操控 (CEC - Customer Electronics Control)

VM5808HA支援消費性電子操控 - CECCEC是用來傳送工業規格的AV Link協定訊號,以此HDMI介面連接的多台AV器材,就可以使用單一遙控器來操控。



內置EDID模式選擇 解決顯示端兼容問題

視訊工程過往很多時因顯示端與訊號來源之間的EDID未能兼容,導至畫面質素下降,甚至未能正常顯示。VM5808HA內置EDID模式選擇,令有關問題於安裝時出現的機會減少,可按實際環境採用最為合適的EDID資訊,令畫面以最適合解像度輸出。

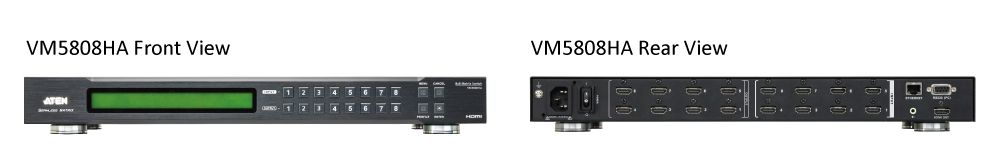

ATEN VM5808HA

8x8 HDMI Matrix Seamless Switch w/Scaler
