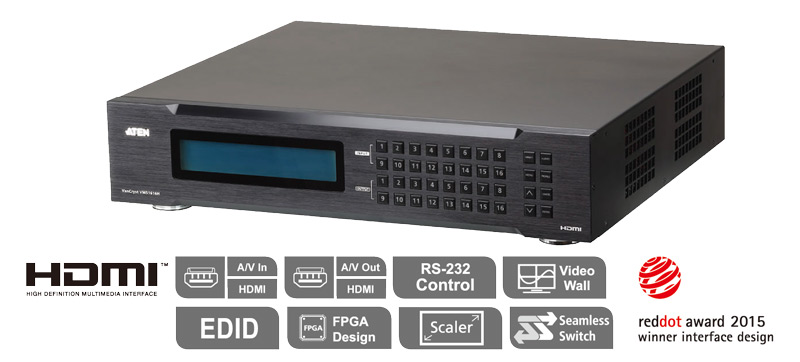

ATEN 16入16出 HDMI Matrix Switch w/ Scaler – VM51616H
●16個HDMI訊號輸入及輸出
隨意調配
靈活切換
●Seamless Engine 無縫引擎設計 切換時間少於1秒
●FrameSync畫面幀率同步化
●定標功能 確保最完美輸出
●組合顯示16屏幕
video wall方案
●近端HDMI多分割預視
●3D/ 12-bits Deep Color/ HDCP
●立體聲Audio
De-Embedder
●Dolby True HD / DTS HD Master Audio
●Reddot Award Interface
●Power-on Detection
●EDID模式選擇
兼容更多顯示裝置
![](http://www.everbesthk.com/wp-content/uploads/2018/01/VM51616H_1.jpg)
全球數位資訊分享領導廠商–宏正自動科技(ATEN International)配合視訊廣播方案的市場快速增長,推出最新16入16出 HDMI Matrix Switch w/ Scaler – VM51616H。結合Switch及Splitter功能,可將16組HDMI訊號隨意分享至16組顯示裝置上,整個方案範圍最遠達15m;1080p Full HD支援市面普及性影音產品;新加入FrameSync畫面幀率同步功能,杜絕屏幕間畫面撕裂問題;近端額外備有一個HDMI,可作多分割即時預視;內置立體聲Audio De-Embedder可即時輸出任何一條音軌至3.5mm AUX;無縫引擎設計(Seamless Engine),用家能體驗更快捷流暢的切換技術,整個切換過程同步進行,時間少於一秒;內置定標功能(Scaler),可因應顯示器而輸出最高1080p的畫質。VM51616H備有多款操控模式,包括面板按鈕、IR遙控器、RS-232 及GUI界面四種選擇。加入EDID模式選擇,可根據現場的顯示裝置,去決定使用那一組EDID資訊作基準。升級最新的韌體後更可於GUI界面設定組合式顯示,提供高達16入16出的video wall方案。
16入16出 15m內隨意調配
VM51616H可結合Switch 及Splitter功能,管理員可按需要將16組HDMI訊號 ,隨意調配至16組顯示裝置上。整個方案範圍最遠達15m,足以支援長距離播放,如商場應用。

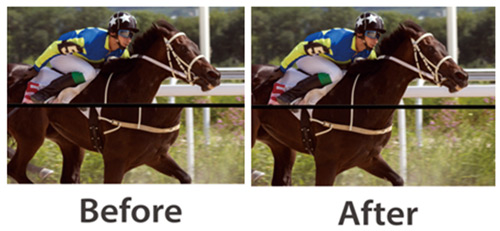

FrameSync畫面幀率同步化
一般螢幕的更新頻率為固定的60Hz,如影片來源幀數(Frame Rate)與螢幕不同,螢幕便會容易誤將兩個或更多的frame顯示在同一畫面上,導致撕裂(tearing)情況出現。ATEN VM51616H備有FrameSync畫面幀率同步,控制及同步螢幕更新率與來源影片相同,可大幅減少畫面撕裂,讓顯示更順暢。備有HDMI 1.4,支援3D影像、12-bit Deep Color等,加上支援HDCP 1.4保護制式,兼容市面普及性影音產品。
![](http://www.everbesthk.com/wp-content/uploads/2018/01/VM51616H_2.jpg)
Seamless Engine 無縫引擎設計
VM51616H配備無縫引擎設計(Seamless Engine),確保訊號能穩定地傳遞,令用家體驗更快捷流暢的切換技術。整個切換過程同步進行,時間少於一秒。不論畫質高低,切換時間都是一致性的。VM51616H適合眾多需要即時監控,並即時傳送的場景使用。例如: 足球賽事,高速公路的路面監察等。
![](http://www.everbesthk.com/wp-content/uploads/2018/01/VM51616H_3.jpg)
定標功能 確保最完美輸出
VM51616H內置設有定標功能(Scaler),此技術統一了視訊格式,可因應顯示器而輸出最高1080p的畫質,將視訊轉換為最合適的訊號播放,令畫面回放時都能做到細緻流暢的效果。

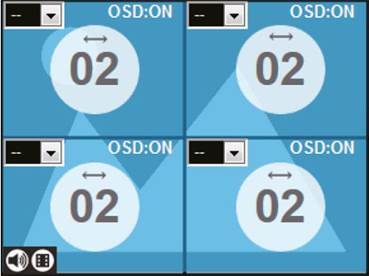

組合顯示16屏幕video
wall方案
升級最新的韌體後用家可於VM51616H的GUI界面統一設定多個Display profile。除基本的多入多出matrix功能外,VM51616H支援Video Wall方案設定。於GUI界面可將多個顯示屏組合成不同Display Group(如圖示:將4個顯示屏組合成一個input 2的2x2畫面),用一部VM51616H即可中央處理安裝於不同房間的多個顯示狀態,亦可將全數的顯示屏合成單一個input的畫面。在GUI界面內亦可獨立處理畫面和聲軌,聲畫同步、互換等要求均可全部設定妥當。
![](http://www.everbesthk.com/wp-content/uploads/2018/01/VM51616H_4.jpg)

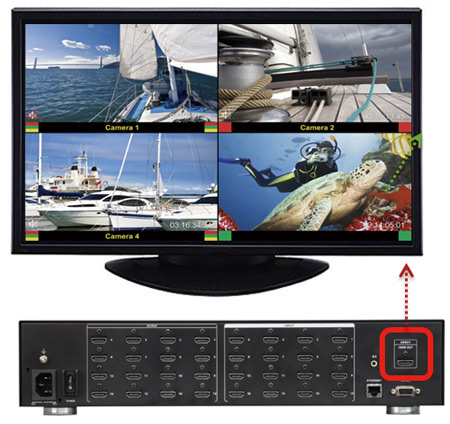

近端HDMI多分割預視
VM51616H近端額外備有一個HDMI,可作1x1、2x2、或4x4的多分割畫面即時預視,方便管理。
![](http://www.everbesthk.com/wp-content/uploads/2018/01/VM51616H_5.jpg)

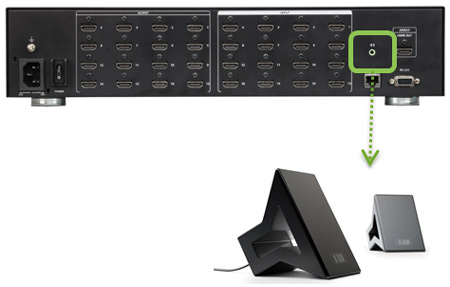

立體聲Audio De-Embedder
VM51616H針對用戶對音效的嚴謹要求,內置立體聲Audio De-Embedder,用戶可於Web GUI選擇即時輸出任何一條音軌至3.5mm AUX,連接外置揚聲器或AMP。HDMI音軌支援Dolby True HD Audio / DTS HD
Master Audio傳輸,提供高質素影音傳輸於使用者。
![](http://www.everbesthk.com/wp-content/uploads/2018/01/VM51616H_6.jpg)
Reddot Award Interface 支援本地端以及遠端操控
VM51616H提供多種管理方式,可透過包括面板控鈕/ IR遙控器及RS-232序列合共3款方式作本地端操控,或透過榮獲Reddot Award的GUI界面操控。故此,無論產品擺放地點在何處,均有便利的管理方式選擇。
電源開關偵測 (Power On Detection)
VM51616H備有電源開關偵測,若其中一組訊號來源關閉,會自動切換至下一台電源開啟的播放端。
內置EDID模式選擇
解決顯示端兼容問題
視訊工程過往很多時因顯示端與訊號來源之間的EDID未能兼容,導至畫面質素下降,甚至未能正常顯示。VM51616H內置EDID模式選擇,令有關問題於安裝時出現的機會減少,可按實際環境採用最為合適的EDID資訊,令畫面以最適合解像度輸出。
![](http://www.everbesthk.com/wp-content/uploads/2018/01/VM51616H_7.jpg)

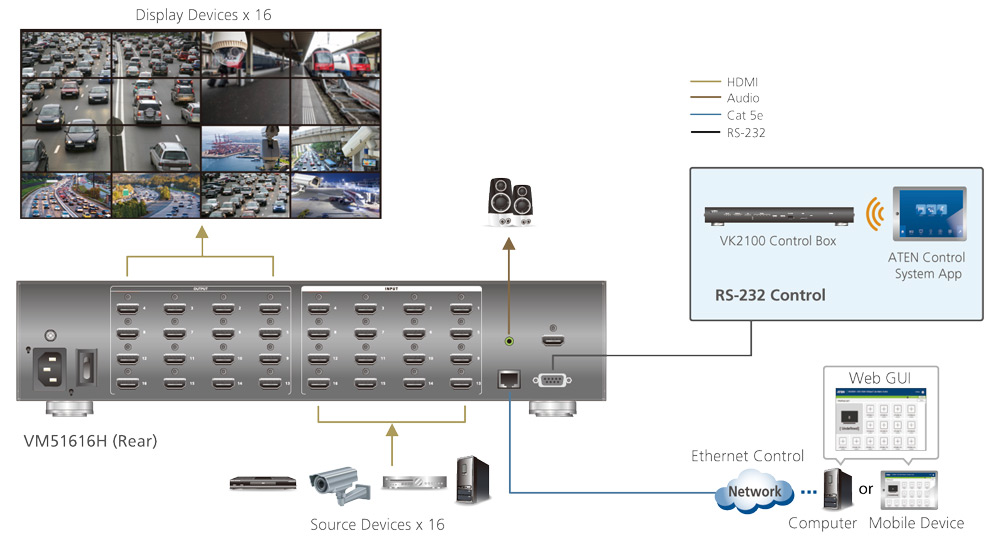

VM51616H
16x16
HDMI Matrix Switch w/ Scaler
